摘要

  本发明涉及污水处理装置技术领域,特别涉及一种膜生物反应器,它包括调节池、膜系统、尾气排放系统、污泥排放系统、出水系统。工程采用淹没式工艺全封闭式污水处理系统从处理系统的污水入口到处理后排放口之间的各构筑物均严格密封,确保病原菌和病毒不会外泄,避免了二次污染的发生。

  权利要求书

  1.一种膜污水处理装置,其特征在于特别涉及一种膜生物反应器,它包括调节池、膜系统、尾气排放系统、污泥排放系统、出水系统;其中,调节池连接膜系统后,由膜系统分别连接尾气排放系统、污泥排放系统和出水系统。

  2.根据权利要求1所述的膜污水处理装置,其特征在于所述的调节池的长宽高分别为:10 m,10 m,4 m。

  3.根据权利要求1所述的膜污水处理装置,其特征在于所述的膜系统包括中空纤维膜、通气设备、活性炭添加装置构成,其中通气设备和活性炭添加装置均通过管路连接中空纤维膜。

  4.根据权利要求1所述的膜污水处理装置,其特征在于所述的尾气排放系统包括引风机和高效过滤器;其中,膜系统排放的尾气首先连接引风机后,再连接高效过滤器后排空。

  5.根据权利要求1所述的膜污水处理装置,其特征在于所述的污泥排放系统包括贮泥池、ClO2添加装置及相应管路,其中膜系统排放的污泥通过管路连接贮泥池后排放污泥;ClO2添加装置另外连接于贮泥池之中。

  6.根据权利要求1所述的膜污水处理装置,其特征在于所述的出水系统包括接触池,ClO2添加装置及相应管路;其中膜系统排放的出水通过管理连接接触池后排放污水;ClO2添加装置另外连接于接触池之中。

  7.根据权利要求1所述的膜污水处理装置,其特征在于所述的中空纤维膜的长宽高分别为:10 m,4 m,4 m。

  8.根据权利要求1所述的膜污水处理装置,其特征在于所述的接触池的长宽高分别为:4 m,4 m,4 m。

  9.根据权利要求1所述的膜污水处理装置,其特征在于所述的贮泥池的长宽高分别为:4 m,4 m,4 m。

  说明书

  一种膜污水处理装置

  技术领域

  本发明属于污水处理装置领域,具体涉及一种膜污水处理装置。

  背景技术

  膜生物反应器技术是一项新兴的水处理技术,是传统污水生物处理工艺与膜分离技术的有机结合,已成功地应用于污水处理。膜生物反应器具有以下几个方面的特点:膜能将活性污泥完全截留在反应器内,这样污泥在反应器内的浓度非常高,反应速率大大提高,系统的耐冲击力得到增强,还是污泥的产生量减少。

  淹没式的膜生物反应器是将膜组件置入生物反应器内,经过膜得到滤液,悬浮物及活性污泥等物质被截留在生物反应器内。淹没式膜生物反应器较之分置式膜生物反应器省去了混合液循环系统,结构更为紧凑,占地面积小。

  发明内容

  本发明涉及污水处理装置技术领域,特别涉及一种膜生物反应器,它包括调节池、膜系统、尾气排放系统、污泥排放系统、出水系统。工程采用淹没式工艺全封闭式污水处理系统从处理系统的污水入口到处理后排放口之间的各构筑物均严格密封,确保病原菌和病毒不会外泄,避免了二次污染的发生。

  为实现本发明发明目的,采用如下技术方案:

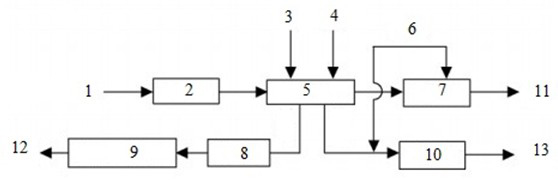

  一种膜污水处理装置,其特征在于特别涉及一种膜生物反应器,它包括调节池2、膜系统、尾气排放系统、污泥排放系统、出水系统;其中,调节池连接膜系统后,由膜系统分别连接尾气排放系统、污泥排放系统和出水系统。

  其中,所述的调节池的长宽高分别为:10 m,10 m,4 m。

  所述的膜系统包括中空纤维膜(MBR)5、通气设备3、活性炭添加装置4构成,其中通气设备3和活性炭添加装置4均通过管路连接中空纤维膜(MBR)5。

  所述的尾气排放系统包括引风机8和高效过滤器9;其中,膜系统排放的尾气首先连接引风机后,再连接高效过滤器后排空。

  所述的污泥排放系统包括贮泥池10、ClO2添加装置6及相应管路,其中膜系统排放的污泥通过管路连接贮泥池10后排放污泥;ClO2添加装置6另外连接于贮泥池10之中。

  所述的出水系统包括接触池7,ClO2添加装置6及相应管路;其中膜系统排放的出水通过管理连接接触池7后排放污水;ClO2添加装置6另外连接于接触池7之中。

  所述的中空纤维膜的长宽高分别为:10 m,4 m,4 m。

  所述的接触池的长宽高分别为:4 m,4 m,4 m。

  所述的贮泥池的长宽高分别为:4 m,4 m,4 m。

  本发明的装置,采用淹没式工艺全封闭式污水处理系统从处理系统的污水入口到处理后排放口之间的各构筑物均严格密封,确保病原菌和病毒不会外泄,避免了二次污染的发生。
